حل مشکلاتی مانند زمان طولانی اجرا ، عمر مفید کم، هزینه زیاد اجرای ساختمان ها نیازمند ارائه راهکارهایی به منظور استفاده علمی از سیستم های ساختمانی نوین و مصالح ساختمانی جدید است
معرفی محصول
قاب فولادی سبک نورد سرد یکی از انواع سیستم های ساختمانی برای اجرای ساختمان هایی با طبقات محدود می باشد.در این سیستم از ورقهای فولادی سرد نورد شده به صورت مقاطع سازه ای برای تامین پایداری ساختمان استفاده می شود. که به صورت اجرای خشک و اغلب با استفاده از اتصالات پیچ و به روش تولید صنعتی به کار گرفته می شود.استفاده از این سیستم به دلیل مزایای فراوان از جمله سرعت و کیفیت بالای ساخت ، افزایش عمر مفید ساختمان ها، سبک سازی و عملکرد لرزه ای مناسب در سالهای اخیر در بسیاری از کشورهای دنیا رواج قابل توجهی داشته است.از سوی دیگر افزایش تولید صنعتی ساختمان ها در مجموعه ساخت و سازهای کشور به منظور پاسخ به نیازهای کنونی و تامین ظرفیت برای نیازهای آینده یک ضرورت به شمار می رود . در این راستا ارتقاء سطح علمی و تخصصی جامعه مهندسی کشور و آشنایی با سیستم ها و مصالح جدید ساختمانی امری اجتناب پذیر است .
حل مشکلاتی مانند زمان طولانی اجرا ، عمر مفید کم، هزینه زیاد اجرای ساختمان ها نیازمند ارائه راهکارهایی به منظور استفاده علمی از سیستم های ساختمانی نوین و مصالح ساختمانی جدید است.
از سال ۱۹۹۰ به دلایل زیاد ، از جمله مشکلات زیست محیطی و نیاز به تولید سریع ، ضرورت استفاده از پیش ساخته سازی سیستم کاربرد وسیعی یافت.
مشخصات فنی (محصول) سازه از نظر هندسی
-تعداد طبقات
سازه های ساخته شده حداکثردر 5 طبقه در حداکثر ارتفاع 15 متر می باشد و کاربری آنها مسکونی است. این سازه ها بعنوان ویلای شخصی مورد استفاده قرار می گیرند.

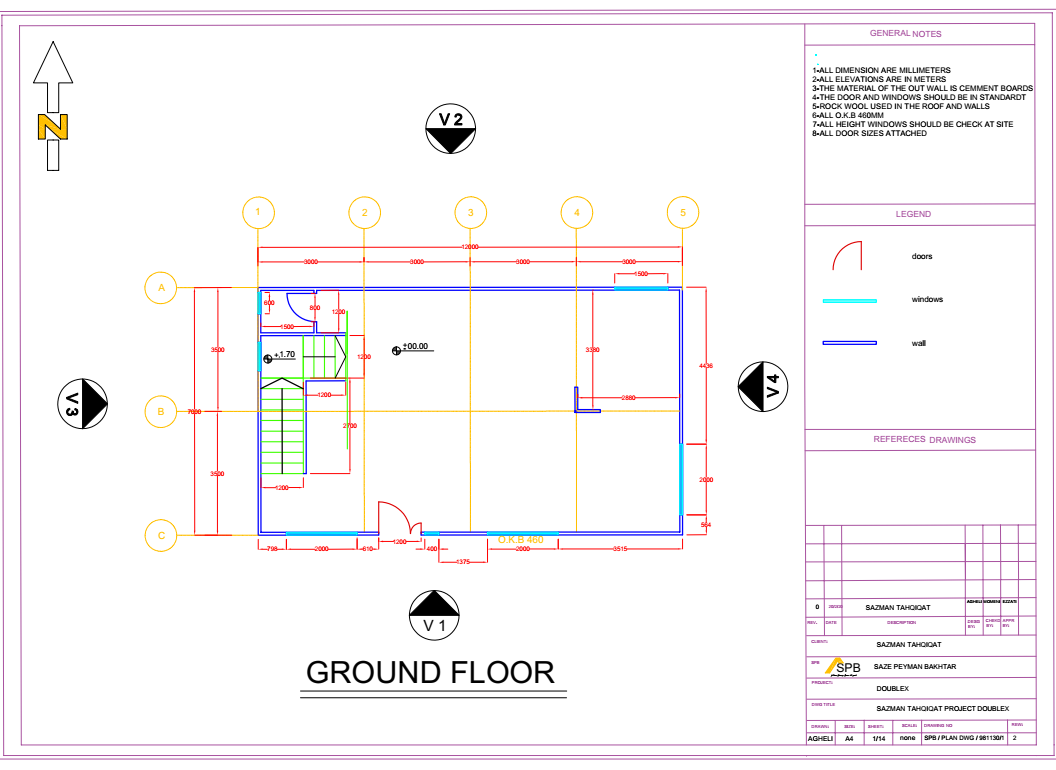

-حداکثر مساحت در هر طبقه
با توجه محدودیت های ترافیکی و حمل و نقل عرض هر قسمت حداکثر 3.5 متر و طول آن حداکثر 12متر می باشد. بنابراین در هر طبقه حداکثر 84 مترمربع بنا خواهیم داشت.
-ارتفاع ساختمان
ارتفاع هر قسمت از سازه حداکثر 3.5 متر از روی سطح زمین می باشد. در صورت 2طبقه بودن بنا این ارتفاع حداکثر برابر با 7متر خواهد بود.
در صورتی که ساخت این سازه بنا به در خواست سفارش دهنده در محل معین اجرا شود به لحاظ ارتفاع میتوان ارتفاع طبقات را تا 4 متر افزایش داد . ولی در صورتی که این سازه ها در کارخانه ساخته شود به علت محدودیت ارتفاع در جا به جایی میتوان تا 3.5 متر ارتفاع داشته باشند.
-موقعیت ساختمان نسبت به سازه های مجاور
با توجه به اینکه سازه کاربری مسکونی داشته و بعنوان ویلا استفاده می شود در همسایگی سازه هیچ سازه دیگری قرار ندارد. معمولا این سازه ها در فضای سبز و محیط باغها نصب می شوند در صورت نیاز از محل سایت، بازدید صورت می گیرد.
-بررسی منظم بودن سازه
مطابق بند 7-1 آیین نامه 2800 سازه منظم است.
جمع بندی
با توجه به اینکه ارتفاع سازه کمتر از 18 متر است مطابق بند 3-2-2 آیین نامه 2800 از روش تحلیل استاتیکی برای مدل سازی ها استفاده می شود.
کاربری ساختمان
تمامی طبقات در سازه های 2طبقه و در سازه های فلت مسکونی است برای بام سازه کاربری ویژه ای در نظرگرفته نمی شود. طبق استاندارد 2800 سازه در رده ساختمانهای با اهمیت متوسط قرار می گیرد.
اطلاعات عمومی در مورد طراحی سازه
مشخصات مصالح مورد استفاده
اسکلت فولادی
فولاد مورد استفاده در سازه از نوع St 37 می باشد که مشخصات آن در عقد قرارداد ارائه می گردد.
پوشش نمای بیرونی

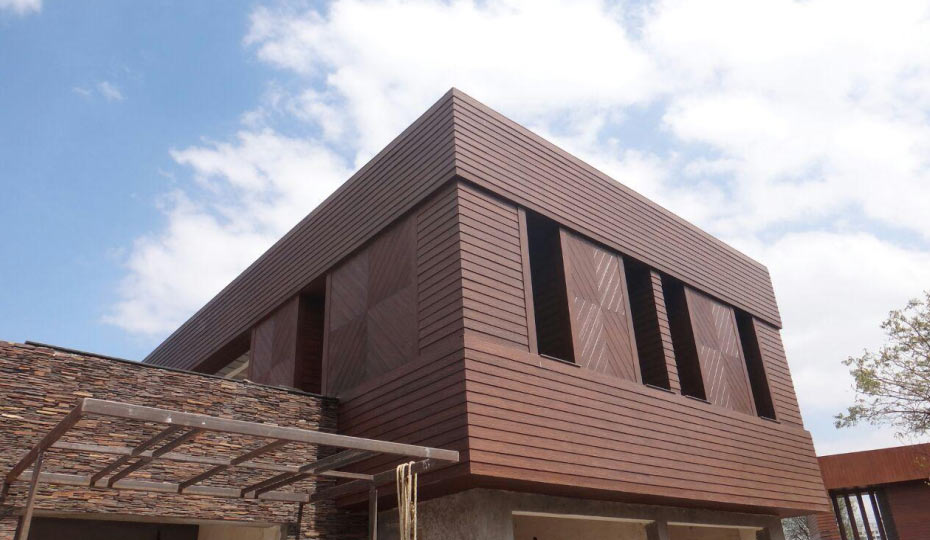

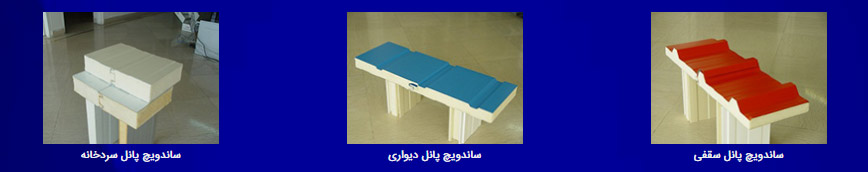

نمای بیرونی سازه از نوع مصالح خشک نسوز با نام تجاری سمنت برد می باشد. همچنین می توان از نمای آلومینیوم- چوب – ساندویچ پانل استفاده کرد.
مصالح عایق بندی از نظر صدا و حرارت
بسته به خواست سفارش دهنده می توان از عایق های با کیفیت بالا استفاده کرد در حالت عادی از عایق پشم سنگ برای عایق بندی در بدنه و سقف استفاده می شود.
پوشش بیرونی سقف
برای آب بندی و محافظت سقف از عوامل جوی از انواع ورق سقف در طرح های شادولاین – سفال – پرچین – جنوا و کرکره ایی در ضخامت 500 میکرون استفاده می شود. وزن واحد حجم آهن مصرفی برابر 7850 کیلوگرم بر مترمربع می باشد.
مصالح مورد استفاده در آذین بندی داخلی سازه
برای پوشش دیواره های داخلی می توان از دیوارپوش های pvc دو جداره یا سه جداره به ترتیب با ضخامت های 8 و 12 میلی متر استفاده کرد و یا از ترکیب گچ برگ و کاغذ دیواری یا ورق دامپا استفاده کرد. به طور معمول از دیواره پوش pvc استفاده می شود. به منظور آب بندی کردن دیواره در سرویس بهداشتی و حمام یک لایه آب بند قبل از اجرای pvc بر روی دیوار اجرا می شود..
لازم به ذکر است تمامی جداسازهای داخلی به صورت درای وال اجرا شده که دیتیل اجرایی آن در ادامه این گزارش خواهد بود. به صورت موضعی و جزئی در فضای آشپزخانه و در قسمتی که اجاق گاز نصب می شود به منظور جلوگیری از آسیب حرارت ناشی از شعله از گچ برگ استفاده می شود.
مصالح اتصالات
به منظور اتصالات مصالح فولادی استفاده می شود. برای نصب دیوار پوش pvc از منگنه و برای نصب تخته های نمای، سمنت برد و یا گچ برگ از پیچ های مناسب و متناسب با آن استفاده می شود.
درب ها و پنجره ها
درب اصلی سازه از نوع ضد سرقت بوده به عرض 120 در 210 سانتی متر می باشد، درب اتاق ها از نوع چوبی با روکش ABS با عرض 90 در 200 سانتیمتر، درب های سرویس بهداشتی و حمام با توجه به نظر سفارش دهنده میتواند از جنسupvc یا آلومینیوم و یا درب های چوبی با روکش ABS استفاده گردد.
تمامی پنجره های به کار رفته در سازه از نوع UPVC و یا آلومینیوم با شیشه دوجدار با گاز آرگون می باشد در صورت در خواست سفارش دهنده میتوان از گاز میکس استفاده کرد و یا جنس شیشه مورد استفاده را که به طور معمول سیکوریت است تغییر داد. به عنوان مثال از شیشه میرال یا نشکن استفاده کرد.
